제품 상세 정보:
|
| 정확성 평가: | IT6 | 밀봉 타입: | 봉인합니다 |
|---|---|---|---|
| 내경: | 25 ~ 80 밀리미터 | 외경: | 90 ~ 300 밀리미터 |
| 폭: | 50 ~ 112 밀리미터 | 견고성 로크웰C경도: | 58 ~ 62 |
| 토크 범위: | 276 ~ 1830 N.m | ||
| 강조하다: | IT6 자유륜 플렉서 인쇄기 부품,80 밀리미터 자유륜 플렉서 인쇄기 부품,IT6 자유륜 단방향 클러치 |
||

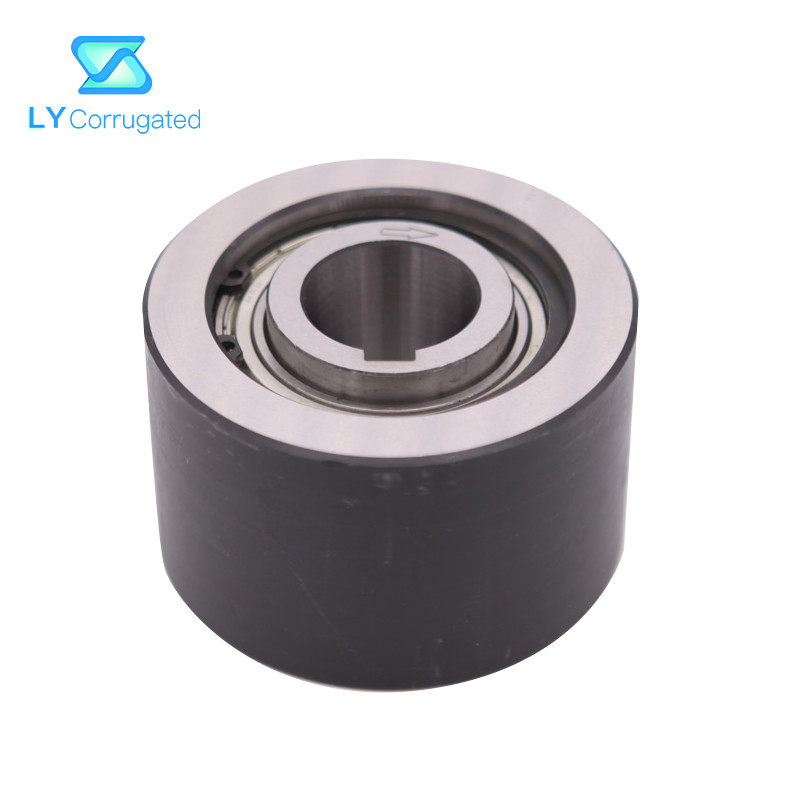

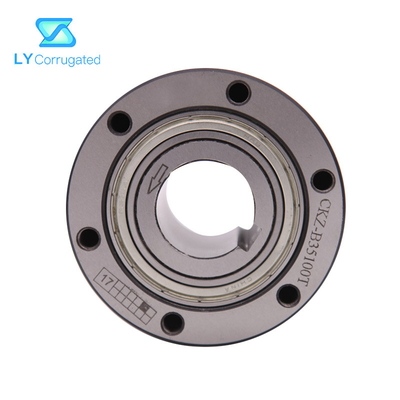

플렉서 인쇄기 부분은 캠 클러치 롤러 한 방법 태도를 타성으로 달립니다
생성물 파라미터 :
| 타입 |
명사 상당어 토크 [N·m] |
오버러닝 속도 [분 Ｒ /] |
윤곽에서 차원 |
중량 [킬로그램] |
|||||||||||
|
내부 레이스 |
외부의 레이스 |
Ｄ [h7] |
D1 [h6] |
비 | Ｆ | 엔-M | Ｅ | Ｈ |
Ｄ [h7] |
Ｃ | bn×tn | Ｅ | |||
| CKZ-B40125 | 800 | 600 | 300 | 125 | 95 | 76 | 110 | 6-M8 | 15 | 18 | 40 | 80 | 12×3.3 | 6.3 | 5.60 |
| CKZ-B45150 | 1464 | 490 | 200 | 150 | 110 | 90 | 130 | 6-M10 | 20 | 25 | 45 | 92 | 14×3.8 | 3.8 | 9.69 |
| CKZ-B45190 | 2150 | 380 | 130 | 190 | 130 | 86 | 160 | 4-Φ14 | 20 | 45 | 86 | 14×3.8 | 2.8 | 17.5 | |
기술 :
1, 2 볼 베어링을 사용하여, CKZ-B가 스프래그 타입 자유륜, 봉인하고 지원받게 태어납니다 포함된 본인인 타입. 단위는 오일을 전해지거나 그리스가 형태에 따라 기름을 쳤습니다.
2, 내측 레이스가 샤프트에 키입력되고, 바깥 레이스가 H7에게 주택에서 압착 끼움을 주기 위해 긍정적 h7 허용한도를 가지고 있고 그것이 채권으로 나삽됩니다.
3, 이중 구동에서 백스톱 또는 오버러닝을 실현하기 위해, 포장, 프린팅, 종이 뜨기와 기타의 기계류에서 사용된 이런 유형 익스텐시브.
