제품 상세 정보:
|
| 접액부 소재 폴리프로필렌: | 4.2KG | 폴리비닐이덴 불화물: | 5.3KG |
|---|---|---|---|
| 액체 유입구: | 1/2" | 액체 콘센트: | 1/2" |
| 다이어프램 소재: | 테플론 산토프렌 EPDM NBR 바이톤 | 맥스. 흡수 높이 충돌: | 6.3 Ｍ / 습식 9.55 Ｍ를 말리세요 |
| 맥스. 흐름 속도 고무 격막: | 57.0 LFM | ||
| 강조하다: | 공기 이중 격판 펌프,공기는 이중 격판 펌프를 운영했습니다,화학적 저항하는 플라스틱 격판 펌프 |
||

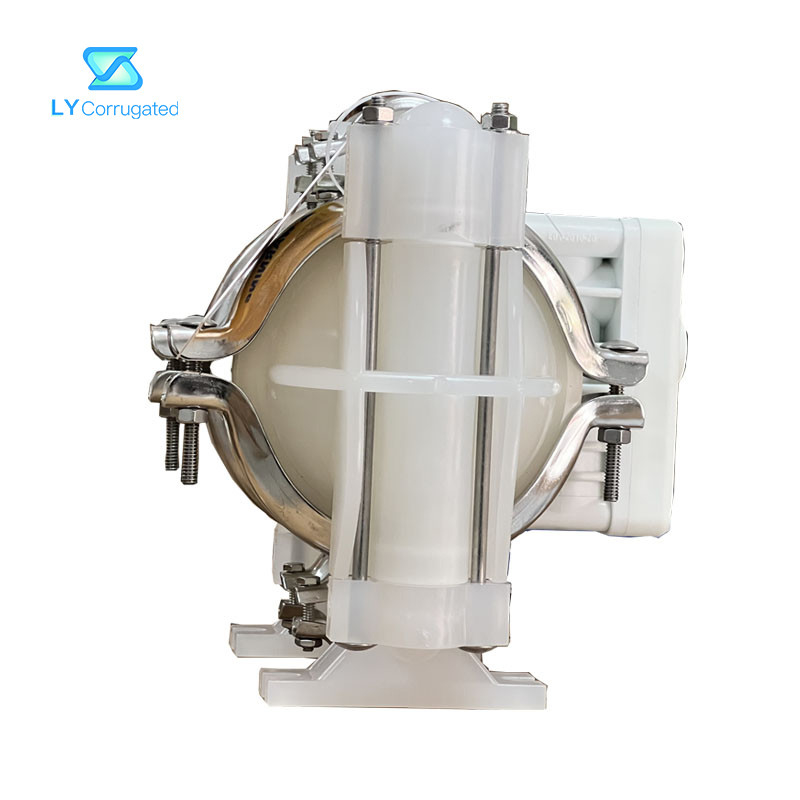

GT15 화학적 레지스턴트 가소성 공기는 공기 이중 격판 펌프를 운영했습니다
생성물 파라미터 :
| GT15 플라스틱 펌프 상술 |
접액부 소재 폴리프로필렌 : 4.2KG 폴리비닐이덴 불화물 : 5.3KG |
| 맥스. 흐름 속도 |
고무 격막 : 57.0 LFM TP 진동판 : 57 LFM 테플론 FTFE : 53.6 LFM |
| 다이어프램 소재 | 테플론, 산토프렌 EPDM NBR 바이톤 |
| 맥스. 흡수 높이 |
충돌 : 6.3 Ｍ / 습식 9.55 Ｍ를 말리세요 열가소성 화합물 TP : 6.3 Ｍ / 습식 9.8 Ｍ를 말리세요 테플론 FTFE : 5.5 Ｍ / 습식 9.85 Ｍ를 말리세요 |
| 매개 변수 |
액체 유입구 : 1/2" 액체 배출구 : 1/2" 공기 흡입구 : 1/4" 맥스. 흡입구 압력 : 8.62개 바 (125 PSI) 맥스. 사이즈 고체들 : 1.6 밀리미터 (1/16 ") |
작업 원칙
이 일련의 격판 펌프는 액체를 펌핑하기 위해 진동판의 양측에 적당한 밸브와 함께 진동판의 왕복 동작의 조합을 사용하는 정변위 푸레〔펌프］입니다. 샤프트에 의한 서로가 흡입 여닫개〔밸브］ 볼과 배출구 밸브 볼의 두 세트와 함께 각각의 챔버에서 일하면서 연결된 2개 진동판이 있습니다. 진동판은 개별적으로 펌프 작용 (액체 챔버)과 급기 조치 (공기 챔버)을 분리할 것입니다. 왕복 동작은 체계적으로 공기를 공기 챔버에서 양쪽으로 바꾸고 있는 에어 밸브 기능에 의해 강화될 것입니다.
그러므로, 펌프 작용은 항공이 차례로 진동판에 작용하는 각각의 챔버 속으로 밀고 들어갈 때 발생됩니다. 주입구와 배출구 밸브의 쌍은 명시된 경로 방향과 펌프 작용을 완료할 것입니다.
기록 : 진동판의 수명은 그것이 왕복 동작을 일으키기 위해 샤프트에 의존하면 샤프트 연결부 지역 위의 높은 기구적 응력 대신에 진동판 상에 고르게 작용하여 공기 때문에 확장될 것입니다
